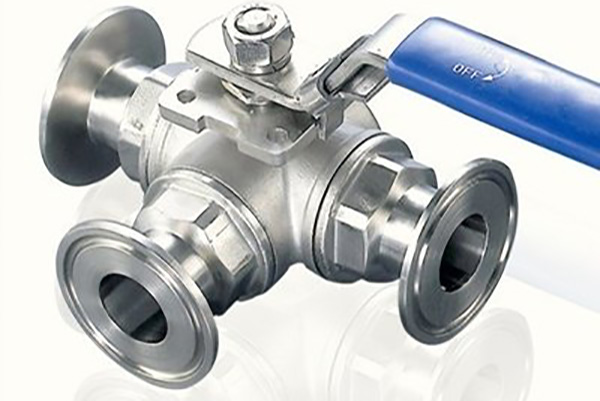

不銹鋼三通球閥以其眾所周知的特點，廣泛應用于各種管路系統的快速切斷、改變介質流向和自動控制，可采用手動、電動或氣動等驅動方式。在不銹鋼三通球閥的使用性能中，密封性是其主要指標之一。從圖 1 可見，球閥的密封結構主要由三部分組成，其一為主、副閥體間的密封，由密封調整墊片實現；其二為主閥體與閥桿間的密封，由標準“V”形填料或 0 形密封圈實現，組成球閥的外密封結構。其三為球體與主、副閥體間的密封，由密封座實現，組成球閥的主密封結構。主密封結構的密封性影響球閥的工作性能，是球閥設計和制造中關鍵的密封結構。本文將重點討論球閥主密封的非金屬密封（又稱軟密封）結構問題。

1、球閥的密封性要求

不銹鋼三通球閥的密封性指標由內泄漏和外泄漏要求確定，國家標準規定非金屬密封球閥的密封性按 GB/T13927《通用閥門壓力試驗》的 A 級執行，要求“在試驗持續時間內無可見泄漏”；航天行業標準規定地面氣體管路系統用球閥“在 0.05MPa 和 1.1 倍公稱壓力的氣壓條件下，保壓 3min ，內泄漏率應不大于 3×10-5Pa·m3/s（無氣泡逸出）；在 1.1 倍公稱壓力的氣壓條件下，保壓 3min ，外泄漏率應不大于 1×10-5Pa·m3/s（無氣泡逸出）?！?

2、影響不銹鋼三通球閥密封性的主要因素

影響不銹鋼三通球閥密封性的主要因素有密封面的粗糙度和球體圓度參數。眾所周知，無論采用如何先進的加工技術，都不可能完全消除球體的圓度誤差及密封面的微觀缺陷，因此，為了達到良好的密封效果并保證加工過程可以實現，必須確定合適的密封面粗糙度和球體圓度參數值。有關資料推薦，球體密封面的粗糙度 Ra 值最大允許值為 0.4μm；密封座粗糙度 Ra 值在以聚四氟乙烯為密封材料時最大允許值為 0.8μm。球面的圓度公差，按 GB/T1184 附表 2 的 6 級精度較為合適。
